WinCamD-IR-BB,2µm至16µm中波红外/远红外宽波段相机型光束质量分析仪
价格:
****
备注: 联系我们获取最新价格和优惠信息 | 电话0571-81902625
购买数量:
产品保证
正品保证
售后支持
产品详情


简介

中波红外/远红外宽波段相机型光束质量分析仪,超高速USB 3.0,2µm至16µm,有效面积10.88×8.16 mm,640 x 480,17 μm像元,WinCamD-IR-BB系列是中远红外激光光束分析的理想工具。


仪器特点

宽探测范围,2µm至16µm

640 x 480,有效面积 10.88 x 8.16 mm

像元尺寸17µm

超高速USB3.0

3米长可螺钉锁定的导线

30 FPS 更新速率 (导出时可达7.5 FPS)

用于自动NUC的集成式快门

14 位A/D

14ms时间常数 - 带重频的脉冲激光器 = 1kHz时显示为CW

无斩波器/TEC

多台相台并行捕获

M² 测量


应用领域

中远红外激光器/CO₂激光器的光束分析

中远红外激光器/CO₂激光器和激光系统的现场测试

光学组装和仪器校准

光束漂移和记录

使用 M2DU 平台测量 M²


技术参数

传感器

氧化钒 (VOx) 微测辐射热计

波长范围

中远红外宽波段:2µm至16µm

像素点,H x V

30.7万像素,640 x 480

成像区域

10.88 x 8.16 mm

像素尺寸

17 x 17 µm

最小光斑 (10像素)

~170 µm

快门类型

滚动

最大帧率*

30 Hz (输出时7.5)

信噪比

≥1000:1

光学/电子dB

30/60

ADC

14-bit

可测量源

CW光束‚ 脉冲源 (自动触发同步)

可测量的光斑功率

详见图表

手动光束衰减器

提供1" ND-1, ND-2反射式锗衰减器

可显示的光斑轮廓

2D & 3D点阵

10,16,256 或最大色彩或灰度显示

10 色和 36 色的轮廓显示

测量和显示的轮廓参数

原始图形和经过平滑后的图形

三角运算平均滤波器高达 10% FWHM

光束直径

两个用户设置切片级别的直径

高斯 & ISO 11146 二次矩光束直径

高于用户定义的切片级别的等效直径

等效狭缝和刀刃直径

光束拟合

高斯 & Top Hat 轮廓拟合 & % 拟合

等效狭缝轮廓

光束椭圆度

长轴,短轴和平均值. 轴的自动定向.

质心位置

相对与绝对

强度加权平均后的质心和几何中心

光束漂移的显示和统计

测量精度

用于内插直径的5 µm 处理分辨率

绝对精度是取决于光束轮廓 ~ 通常可以达到 10 µm 精度.

质心精度也取决于光束 (可以精确至 ±10 µm,因为这是从质心切面上所有像元经算术计算而来的).

处理选项

图像与轮廓平均,1‚ 5‚ 10‚ 20‚ 连续.

背景光捕获和扣除

用户设置用于捕获的矩形捕获块

用户设置的,或带有光束追踪的自动椭圆包含区域来进行处理

*.ojf 文件保存了所有WinCamD用于特定测量所进行的自定义设置

通过/失败显示

通过/失败显示,可通过屏幕上选择不同的颜色。 质量保证和生产的理想选择。

日志数据和统计

最小,最大,平均,标准差,4096个样本数据

相对功率测量

基于用户初始输入的滚动直方图。 单位为 mW、µJ、dBm、% 或用户选择(相对于参考测量输入)

流畅度

用户自定义

认证

RoHS‚ WEEE‚ CE

多路相机

最高可达4台相机,并行捕获.

1 至 8 台相机,串行捕获

头部尺寸‚ 宽 x 高 x 深

73 x 73 x 52mm

光学深度-从外壳或衰减器至传感器的距离

15.5 mm

固定

1/4"-20孔与传感器中心对齐

重量

422g

电脑软硬件要求

Windows 7/8/8.1/10 64-bit, 4 GB RAM, USB 2.0/3.0 port

* Capture block size dependent

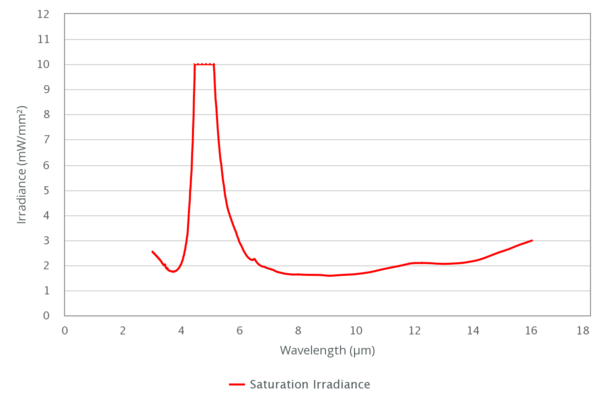

饱和辐照度曲线

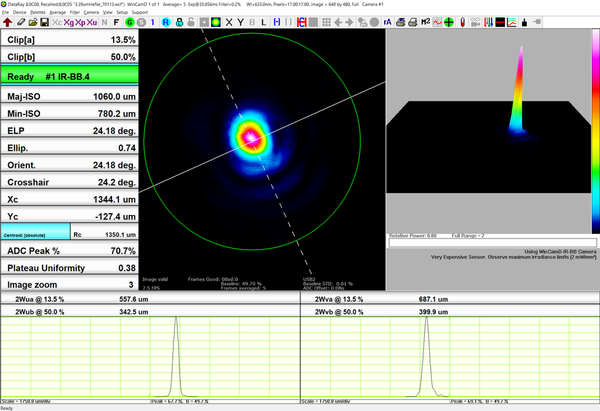

典型测试数据

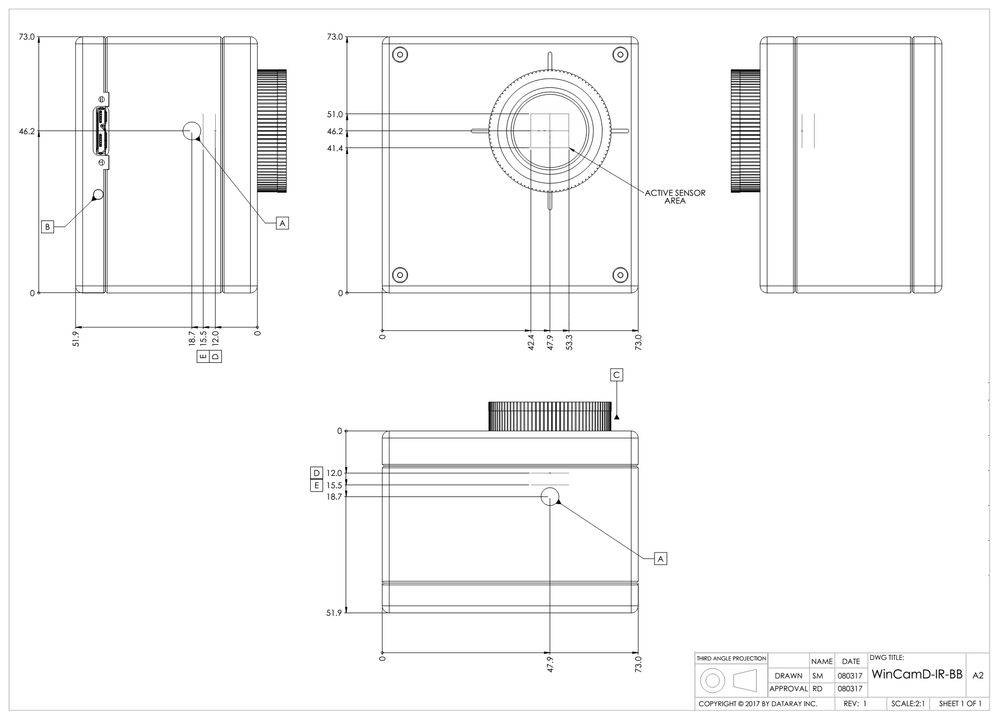

尺寸图
