WinCamD-LCM,1" CMOS 相机型光束质量分析仪
价格:
****
备注: 联系我们获取最新价格和优惠信息 | 电话0571-81902625
波长范围:
类型:
购买数量:
产品保证
正品保证
售后支持
产品详情


简介

1”CMOS 光束分析照相机,超高速USB 3.0,190-1605nm,有效面积11.3×11.3 mm,4.2 MP,5.5×5.5 μm像素点,光和电双触发的全局快门,频率更新至60Hz,WinCamDTM-LCM系列是连续和脉冲激光光束分析的理想工具。新的高分辨CMOS探测器意味着无拽尾,快门和触发选项使脉冲捕获简单化。LCM系列配备DataRay功能齐全,可定制,以用户为中心的软件,软件可免费更新,许可证无需付费,并提供无限制的软件安装。


仪器特点

新型 MagND™ 磁性 ND 衰减器 – 可将备用衰减器存放在相机背面

190 nm 至 1605 nm,标准 CMOS 检测器

高达 60+ FPS

4.2M 像素,2048 x 2048 像元,11.3 x 11.3 mm 有效区域

像元尺寸 5.5 µm x 5.5 µm

HyperCal™ – 动态噪声和基线校正软件

USB 3.0供电; 灵活的螺钉可锁定3m长的导线

12 位A/D,板载微处理器

无窗式传感器

25,000:1 电子快门,79 µs 至 2 s

2,500:1 信噪比

全局快门,光学/TTL触发

隔离脉冲触发和并行捕获

可现场更换的图像传感器

M² 测量选项——光束传输分析、发散、聚焦

* 软件兼容 64位 Windows 7, 8/8.1, or 10


软件特点

XY剖面图和几何中心
背景捕捉和消除
线性和对数显示
图像和强度变焦拍摄
高斯和Top Hat最小二乘法拟合
线性和区域过滤器
椭圆角度,最大,最小,平均直径
1到连续的图像平均
ISO11146许可
拥有HyperCal动态噪声和基线更正功能


应用领域

连续和脉冲激光的光束分析

激光和激光系统的现场测试

光学组装和仪器校准

光束漂移和记录

使用 M2DU 平台测量 M²


技术参数

型号与波长范围

WinCamD-LCM: 355nm-1150 nm

WinCamD-LCM-1310: 355nm-1350 nm (包含长通滤光片)

WinCamD-LCM-TEL: 1480nm-1605 nm

WinCamD-LCM-UV: 190nm-1150 nm

WinCamD-LCM-NE: 355nm-1150nm (近红外增强型)

WinCamD-LCM-NE-1310: 355nm-1350nm (近红外增强型)

像素点‚ H x V

4.2 MPixel‚ 2048 x 2048

Optical Format

1"

成像区域

11.3 x 11.3 mm

像素尺寸

5.5 x 5.5 µm

最小光斑 (10像素)

~55 µm

快门类型

全局

最大帧率*

60 Hz

单脉冲捕获PRR

USB 2.0: 6.3 kHz

USB 3.0: 12.6 kHz

信噪比

2,500:1 (34 dB 光学/ 68 dB 电子)

电子快门范围

USB 2.0: 12,600:1 (41 dB)

USB 3.0: 25,000:1 (44 dB)

ADC

12-bit

可测量源

CW光束‚ 脉冲源; CW 至 12.6 kHz带单脉冲隔离

软件可设置的自动触发,同步及可变延迟

可测量的光斑功率

详见图表

手动光束衰减器

包含ND-1, ND-2, 和 ND-4 磁性衰减器C接口衰减器

可显示的光斑轮廓

线性‚ 2D & 3D点阵. 归一化或未归一化

线性或对数‚ 放大 x10

以10‚ 32 或最大色彩或灰度显示的2D‚ 3D图形

10 色和 32 色的轮廓显示

测量和显示的轮廓参数

原始图形和经过平滑后的图形

三角运算平均滤波器高达 10% FWHM

光束直径

两个用户设置切片级别的直径

高斯 & ISO 11146 二次矩光束直径

高于用户定义的切片级别的等效直径

等效狭缝和刀刃直径

光束拟合

高斯 & Top Hat 轮廓拟合 & % 拟合

等效狭缝轮廓

光束椭圆度

长轴,短轴和平均值. 轴的自动定向.

质心位置

相对与绝对

强度加权平均后的质心和几何中心

光束漂移的显示和统计

测量精度 (不限于像元的尺寸)

用于内插直径的0.1 µm 处理分辨率

绝对精度是取决于光束轮廓 ~ 通常可以达到 1 µm 精度.

质心精度也取决于光束 (可以精确至 ±1 µm,因为这是从质心切面上所有像元经算术计算而来的).

处理选项

图像与轮廓平均,1‚ 5‚ 10‚ 20‚ 连续.

背景光捕获和扣除

用户设置用于捕获的矩形捕获块

用户设置的,或带有光束追踪的自动椭圆包含区域来进行处理

*.ojf 文件保存了所有WinCamD用于特定测量所进行的自定义设置

通过/失败显示

通过/失败显示,可通过屏幕上选择不同的颜色。 质量保证和生产的理想选择。

日志数据和统计

最小,最大,平均,标准差,4096个样本数据

相对功率测量

基于用户初始输入的滚动直方图。 单位为 mW、µJ、dBm、% 或用户选择(相对于参考测量输入)

流畅度

用户自定义

认证

RoHS‚ WEEE‚ CE

多路相机

最高可达4台相机,并行捕获.

1 至 8 台相机,串行捕获

头部尺寸‚ 宽 x 高 x 深

1.8 x 1.8 x 0.8” (46 x 46 x 20 mm)

光学深度-从外壳或衰减器至传感器的距离

7.5 mm (12.8 mm 当装上磁性衰减器时)

固定

8-32螺纹, 8 mm深

重量

3.75 oz (106 g)

电脑软硬件要求

Windows 7/8/8.1/10 64-bit, 4 GB RAM, USB 2.0/3.0 port

* Capture block size dependent

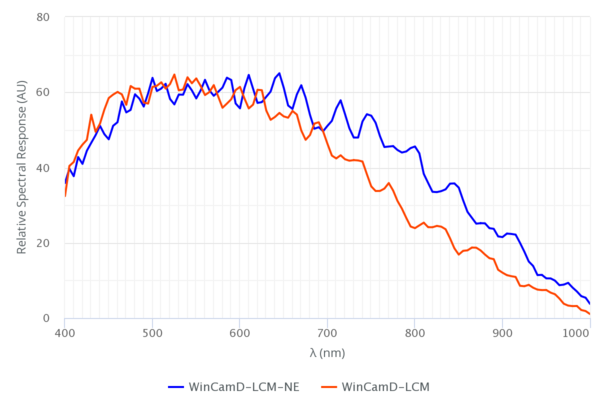

近红外增强型与通用型的光谱响应曲线



典型测试数据

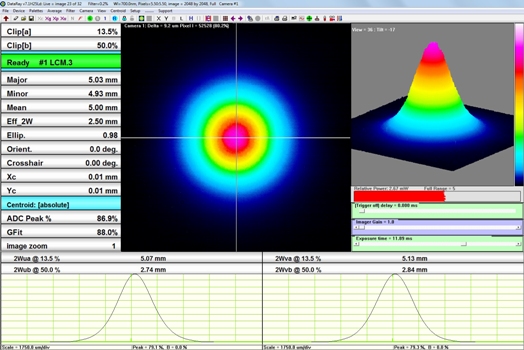

用LCM4测到的672nm单模输出



性能测试数据

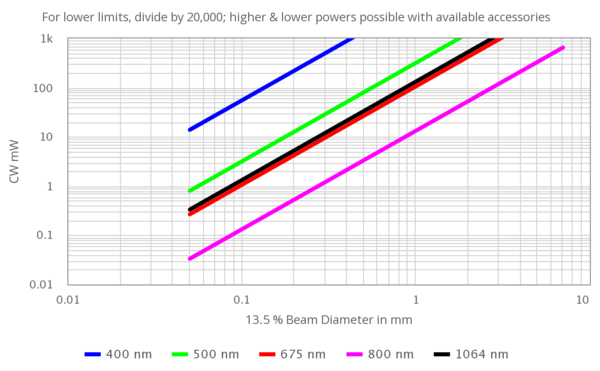

WinCamD, BladeCam, TaperCamD系列光束分析仪的饱和功率限制

45µs曝光,ND-4衰减器,85% ADC

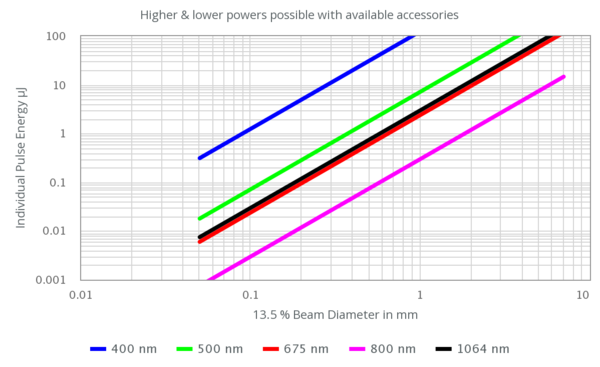

WinCamD, BladeCam, TaperCamD系列光束分析仪的饱和能量限制

单脉冲在曝光周期内,ND-4衰减器,85% ADC

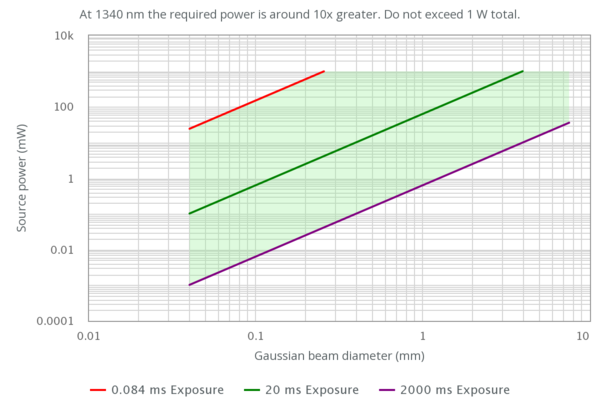

WinCamD-LCM-1310 光束分析仪在1310nm处的工作范围(无衰减器)

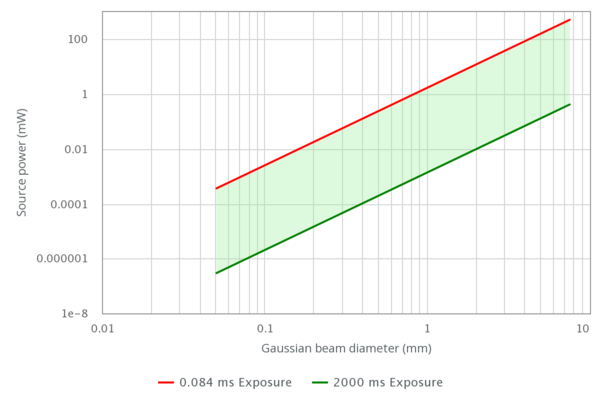

WinCamD-LCM-TEL 光束分析仪在1550nm处的工作范围(无衰减器)

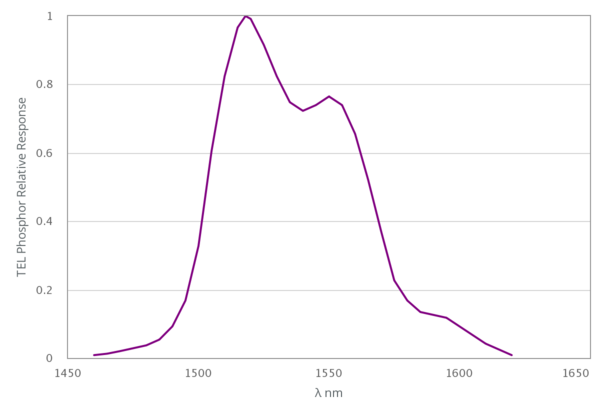

TEL感光材料的相对响应曲线

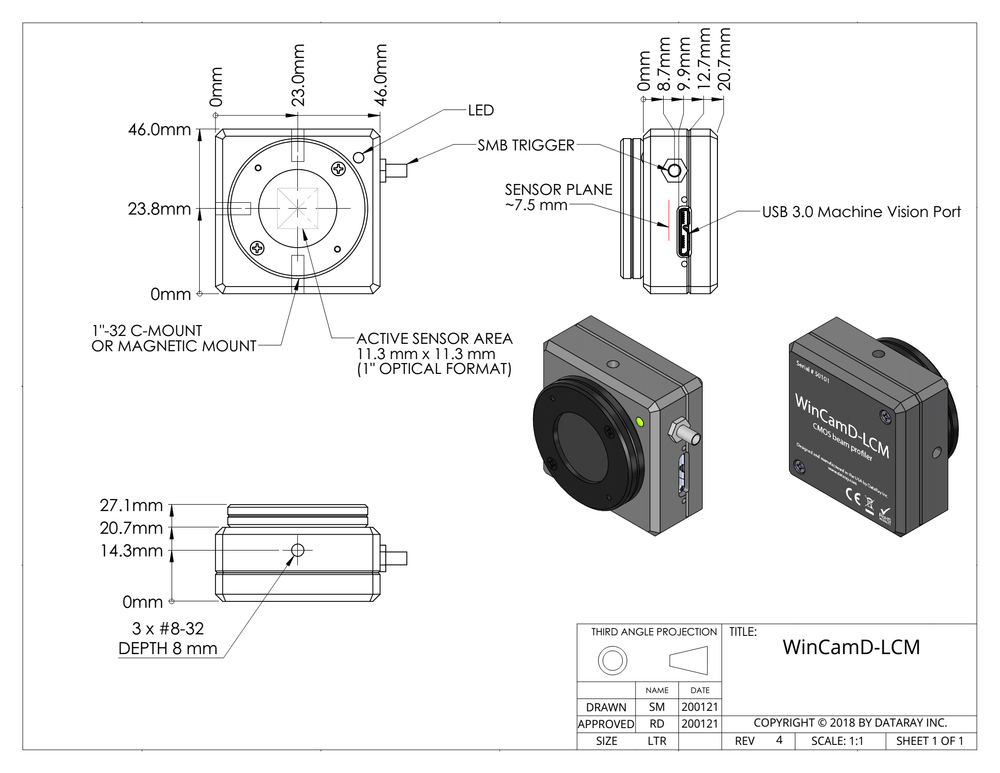

尺寸图
