SIM-6103 直通型石英双包层光纤, 400nm-2200nm
价格:
563.00~2600.00
备注: 添加购物车后查看优惠价格;价格包含13%增值税和中国大陆内运费;提供专业技术支持和快速响应;支持定制和集成。
芯径:
长度:
接头:
购买数量:
产品保证
正品保证
售后支持
产品详情


概述

光纤是一种理想的导光传光的工具。它可以结合光谱仪、分光计、测温探头及手机检测等各类检测设备进行光谱分析;还可用于光学信号高灵敏度测量仪器,以及作为积分球的光线导入/导出媒介。光纤的制作非常灵活,可以根据要求定制不同的传输波长、分支结构、芯径、包层、长度、输出形式和接头类型等。石英双包层光纤采用石英材料作为光学芯层,掺氟石英材料作为光学皮层,外覆树脂涂覆层保证光纤强度,如有需要还可外套外护套层。采用掺氟石英材料作为光学皮层,使得光纤传输光谱范围更广,并且可以传输大功率的光能量,是我们用于测光应用的主要光纤类型。


技术参数

型号

SIM-6103

分支结构

11出,直通型结构

适用波长

400nm - 2200nm

光纤芯层

石英

光学皮层

掺氟石英

涂覆层

丙烯酸树脂

外护套层

Tefzel®(特氟龙树脂)等

单丝直径

200 / 400 / 600 / 800 / 1000 µm

长度

5 / 50 / 100 / 150 / 200 cm

数值孔径NA

0.22 ± 0.02

光纤传输效率

单芯85%(632.8nm)多芯65%(632.8nm)

输出形式

圆形 / 方形 / 线形 / 定制形状

接头

SMA905 / SMA906 / FC / ST 及其它定制结构

光纤弯曲使用半径

短时间 150D,长时间 300D (D 为光纤芯径)

使用温度

–40ºC ~ +100ºC

*可定制其它规格的石英光纤


结构

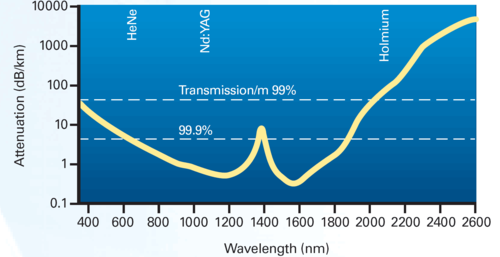

传输光谱


SIM-6103系列光纤


型号列表

Model

Core Diameter (µm)

Length (cm)

Price with VAT (CNY)

SIM-6103-0205

200

50

563.00

SIM-6103-0210

200

100

600.00

SIM-6103-0215

200

150

650.00

SIM-6103-0220

200

200

700.00

SIM-6103-0405

400

50

600.00

SIM-6103-0410

400

100

700.00

SIM-6103-0415

400

150

800.00

SIM-6103-0420

400

200

900.00

SIM-6103-0605

600

50

700.00

SIM-6103-0610

600

100

850.00

SIM-6103-0615

600

150

1025.00

SIM-6103-0620

600

200

1200.00

SIM-6103-0805

800

50

925.00

SIM-6103-0810

800

100

1350.00

SIM-6103-0815

800

150

1775.00

SIM-6103-0820

800

200

2200.00

SIM-6103-1005

1000

50

1025.00

SIM-6103-1010

1000

100

1550.00

SIM-6103-1015

1000

150

2075.00

SIM-6103-1020

1000

200

2600.00


#1, 编码规则:

SIM-6103- AA BB (-CC)

AA: Core Diameter     BB: Length     (-CC): Connector


#2, 光纤接头:

默认SMA905+SMA905.

当需要其它类型的光纤接头时,在上述型号列表基础上添加如下子型号:

(-S/T): SMA905 + TA     (-S/F): SMA905 + FC     (-F/F): FC + FC     (-F/T): FC + TA


推荐搭配

描述

型号

公开价

光纤固定支架

BIM-6321-01

¥773
