BEX-8202  LED综合特性测试装置
价格:
****
备注: 联系我们获取价格,电话0571-81902625,邮箱sales@brolight.cn
型号:
购买数量:
产品保证
正品保证
售后支持
产品详情


全面表征LED特性


该装置从光、电、色、热4个方面,表征LED的基本特性,这也是LED特性实验的经典内容:

  1. 电学实验:拐点电压;U-I 特性曲线;工作电压

  2. 光空间分布实验:平均 LED 光强与电流关系测量;不同型号 LED 配光曲线的测量

  3. 光度学实验:不同 LED 光通量、发光频率与电流关系测量

  4. 色度学实验:不同 LED 的色度学参数的测量

  5. 配色实验:RGB三色LED匹配白光

  6. 热特性测试实验:K系数的测量;结温、热阻的测量;温度与其他参数关系


型号对比

实验内容

BEX-8202A

综合升级版

BEX-8202B

综合版

BEX-8202C

光电基础版

伏安特性测试实验

光强与电流关系实验

光通量与电流关系实验

LED输出光空间分布特性测量实验

不同LED的色度学参数测量实验


RGB配色实验



脉冲电源VT系数(纹波)测量实验


K系数测量实验


结温、热阻测量实验




专业实验内容

按照LED测量的国际标准与国家标准进行设计,所测量的参数齐全,包含常见的物理概念和工业参数。相关实验内容均参照光电专业的教材、学术论文,学位论文等,并经过光电系教授编写而成。


专用仪器

该装置所使用的稳压电源、恒流源、照度计、积分球、光谱仪及温控实验箱等部件均是与专业LED 测量企业联合研制,在满足教学为目的前提下,维持了功能、精度、可靠性的水准。
标准配置的光谱仪,也是科研和工业等级。除本实验外,也可独立应用于相关的光谱及色度测量实验。

BIM-6002A


基于计算机的互动教学软件

应用软件按照“基于计算机学习”的概念而设计,强调学习过程及互动性,引导学生逐步掌握相关知识。


典型实验内容及数据

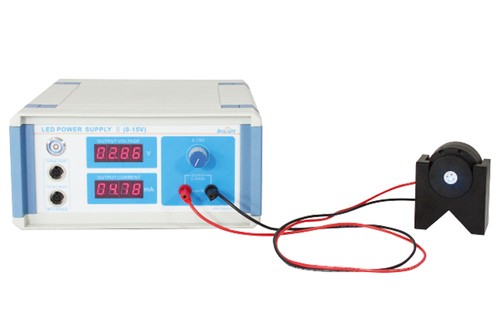

1. 电及电光转化特性实验

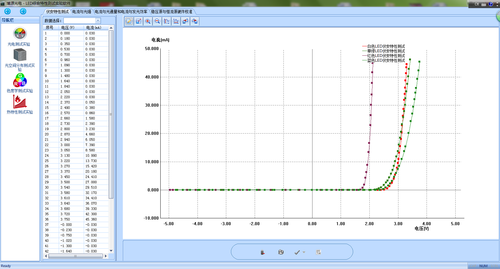

LED正向与反向伏安特性的测试

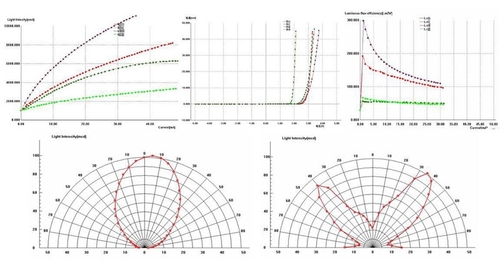

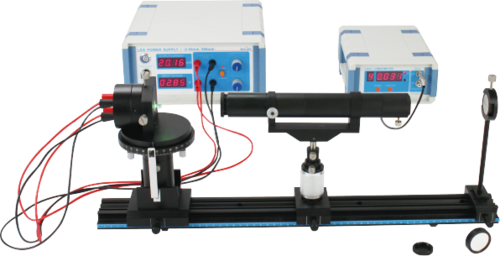

2. 光空间分布(配光曲线)实验

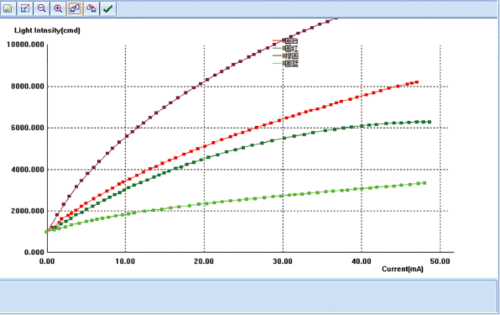

一维空间平均光强随电流的变化曲线

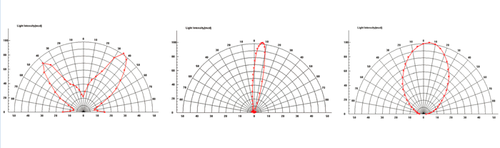

二维空间光分布(配光)曲线

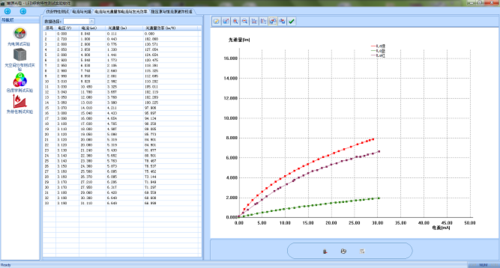

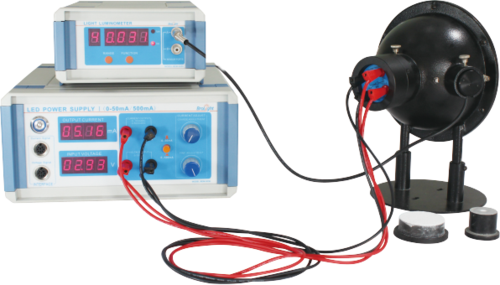

3. 测量电流与光通量及发光效率的关系

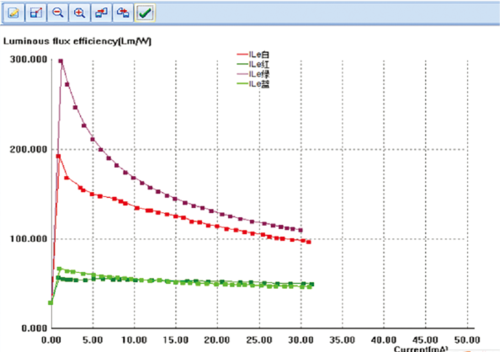

电流与光通量的关系曲线



电流与发光效率的关系曲线

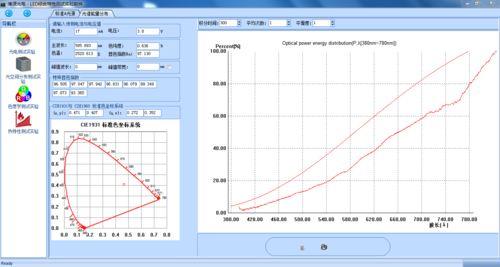

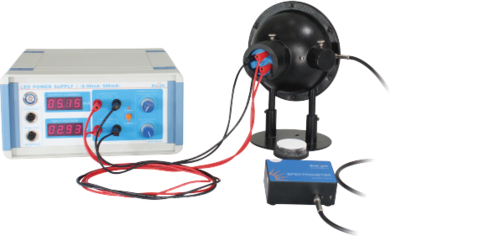

4. 测量不同LED的色度学参数



LED 色度学参数测量


5. 热特性测试实验

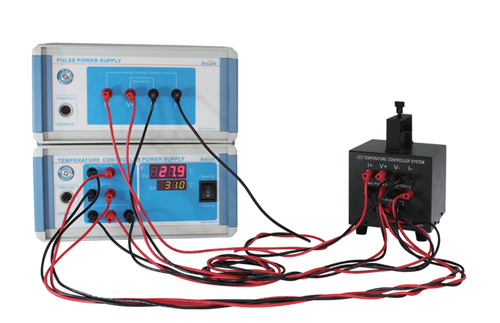

该模块用于测量与计算 LED的K系数、热阻、结温等。实验装置包含温度控制系统、温控电源和脉冲电源。实验开始后,在软件界面上可实时显示电压- 时间曲线,从而分析稳态时的结温和热阻。


小电流 K 系数测试


部件列表

部件型号

部件名称

BEX-8202A

综合升级版

BEX-8202B

综合版

BEX-8202C

光电基础版

BEM-5201-06

导轨,长600mm

BEM-5204-50

托板,宽50mm

BEM-5214

光源调整平台,Φ110mm360°刻度

BEM-5215

光阑筒带支架,长270mm

BEM-5205-25

升降调节架,可调范围25mm

BEM-5209-09

连接杆,长90mm

BEM-5410

观察屏,Φ30mm

BEM-5035

LED电源Ⅱ(恒压源),0-15V

BEM-5036

LED电源Ⅰ(恒流源),0-50/500mA

BEM-5711

RGB配光电源



BEM-5409

照度计及探头,CHL ,可见光/0.6m

BEM-5216-15003/15004

积分球,Φ150mm

15004

15003

15003

BEM-5217

LED灯珠夹具及夹具支架, Φ50mm

BEM-5224

LED/LD夹具,56.5mm*56.5mm*44mm, R,G,B LED/LD



BIM-6001-06-S04L01F05G02

光纤光谱仪,350nm-1050nm,分辨率~1nm


SIM-6102-0605

石英光纤,1.5m, Φ600μm


BEM-5037

程控脉冲电源,5-50mV/50-500mA,1kHz


BEM-5038

温控电源,0-100°C,±0.1°C


BEM-5040A

温控系统,12V


BIM-6210

风扇制冷型钨灯光源



BEM-5221-03

光阑, Φ3

BEM-5047

激光模组及夹具

BEM-5048

LED测试灯珠样品及样品盒



包装清单

实验装置1套(详见部件清单);电源线4根;4mm香蕉插头导线,800mm(红黑)各6根;USB线2根,手册1本。
